Эволюция процедурной генерации и управления геометрией Трансформеров

1. Концепция
2. «Трансформеры» (2007): Hard-surface моделирование и анимация по ключевым кадрам
3. «Трансформеры: Эпоха истребления» (2014): Расцвет процедурных систем и динамических симуляций частиц
4. «Бамблби» (2018): Модернизация систем управления анимацией
5. «Трансформеры: Восхождение звероботов» (2023): Гибридный подход
6. Эволюция VFX-пайплайна франшизы
7. Заключение
8. Библиография
9. Источники изображений

«Трансформеры» — это эталон в создании фотореалистичных CGI роботов в кино. Главный вызов — сложность их геометрии (много подвижных деталей, их трансформация). Именно она привела к развитию от ручного моделирования к процедурной генерации и продвинутым системам риггинга. Данная тема наглядно демонстрирует, как рост компьютерных технологий трансформировал картинку блокбастеров.

В работе применение технологий рассматривается на примере роботов: как на рядовых (например, Бамблби), так и на лидерах (Оптимус Прайм, Скордж), преимущественно в сценах трансформации и боя. Были выбраны четыре ключевых картины, каждая из которых показывает определённый этап развития технологий:

Каждый раздел исследования — это анализ картины и метода создания роботов. Этот подход позволит проследить, как технологии менялись от фильма к фильму: от ручного CG-моделирования к процедурным системам, а затем и к гибридным подходу.

Гипотеза исследования: переход от мануального конструирования каждой детали к нод-графам Houdini для автоматической генерации осколков и панелей позволил создавать гораздо более сложных роботов за меньшее время. Однако это потребовало разработки совершенно новых систем управления геометрией — например, специализированных риггов с тысячами контроллеров (BlockParty).

При этом в более поздних фильмах, которые ориентировались на классическую эстетику (как «Бамблби»), произошёл сознательный откат к упрощению геометрии. Создатели намеренно снизили сложность, чтобы сосредоточиться на характере персонажа и его анимационной выразительности.

В фильме 2023 года эволюция приходит к гибридному пайплайну, где процедурные методы отвечают за массовую генерацию и физику, а ручная работа — за уникальные черты и ключевые сцены. Таким образом, вместо постепенного усложнения наблюдается циклическое развитие: ручной труд → процедурная автоматизация → упрощение → гибридная управляемая сложность.

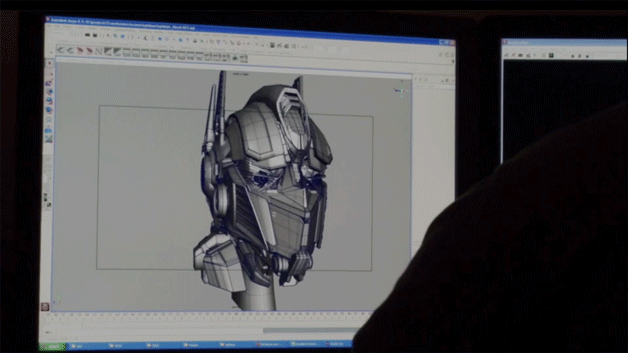

Фильм «Трансформеры» (2007) для своего времени был инновационным для индустрии. Он задал новый стандарт для CGI персонажей. Реалистичность роботов достигалась ручным моделированием каждой детали в Maya — болты, шестерни и панели были полноценной геометрией, а не текстурой.

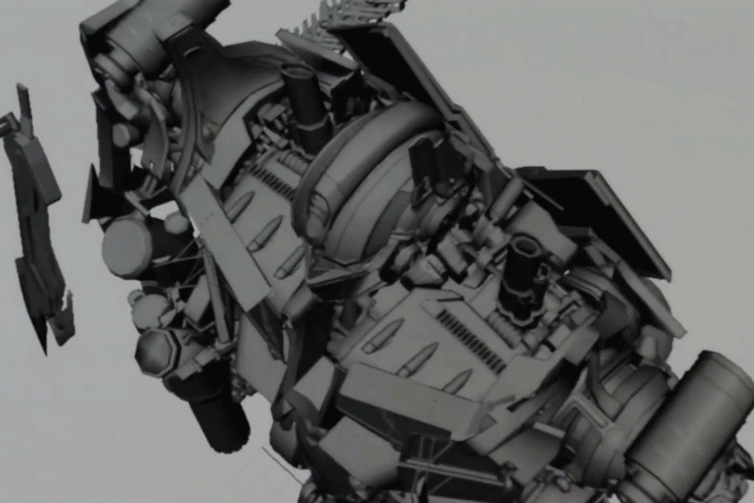

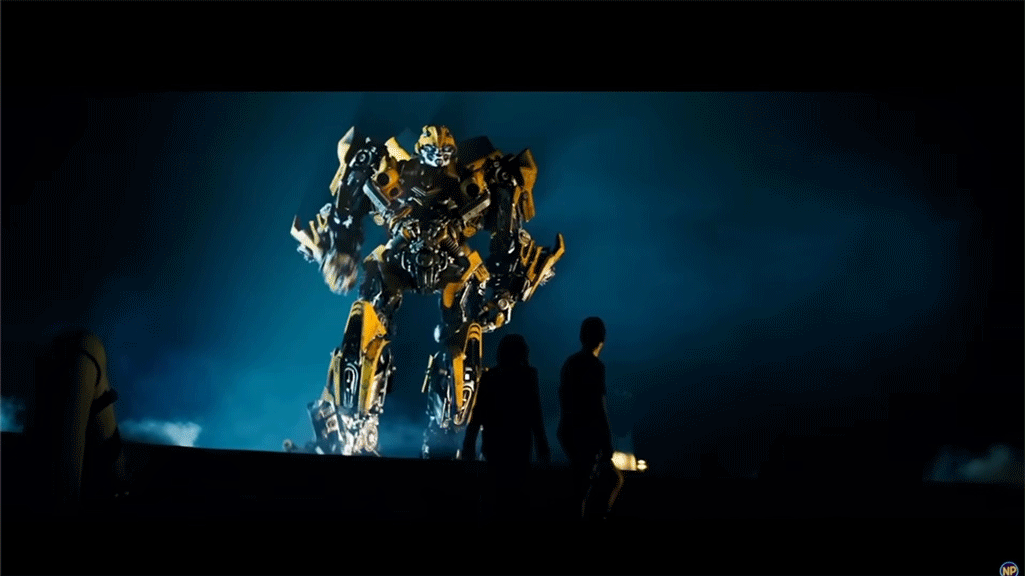

По словам Джеффа Уайта (супервайзер цифрового производства, ILM), каждый робот состоял из тысяч индивидуально смоделированных деталей. Например, модель Бамблби состояла из 7608 отдельных деталей. [1]

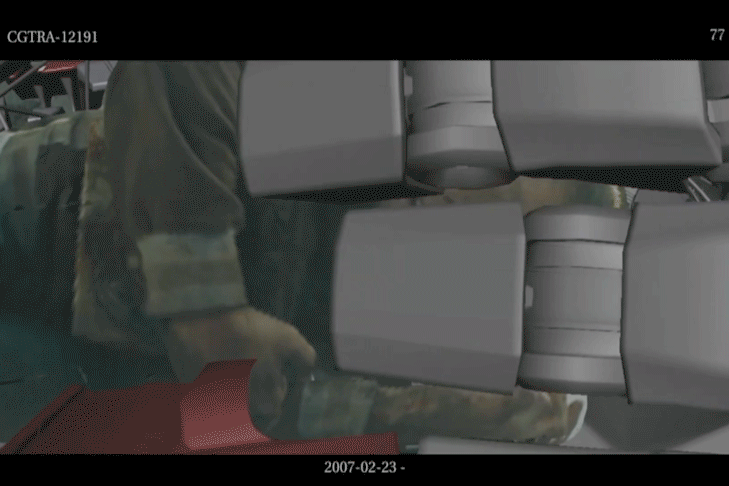

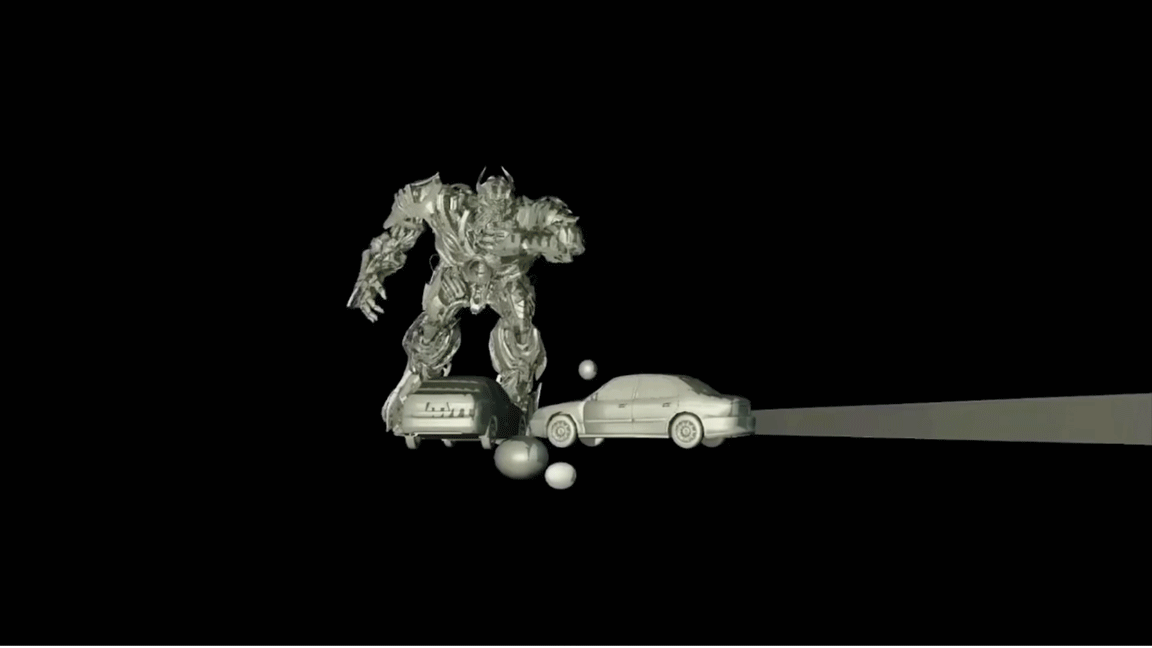

Цена такого подхода была колоссальной. Количество ключевых персонажей составило 14. Самым ресурсоёмким оказался рендеринг: в сценах с роботами он мог занимать до 38 часов. [2] Сама анимация была по ключевым кадрам: аниматоры вручную задавали положение каждой части в ключевые моменты времени, после чего компьютер достраивал движение.

Интересно, что изначально анимация была настоящим вызовом. Трансформация должна была подчиняться законам физики — детали машины не могли материализоваться из ниоткуда или бесследно исчезать.

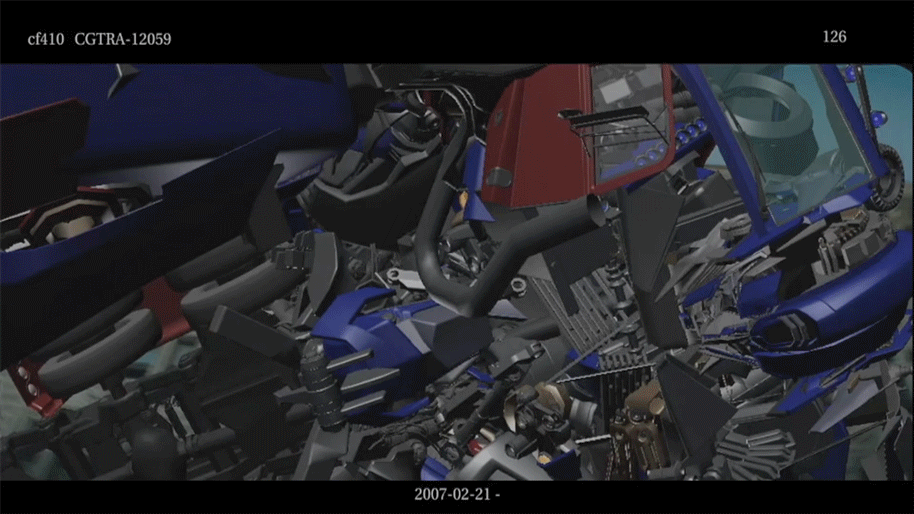

Чтобы сохранить реальные масштабы автомобиля и не нарушать массу, в ILM начали создавать сложнейшие библиотеки из тысяч мелких узлов. Хитрость: пока крупные части кузова вставали на свои места, сотни внутренних шестеренок и поршней стремительно вращались и перетасовывались на заднем плане, скрываясь друг за другом.

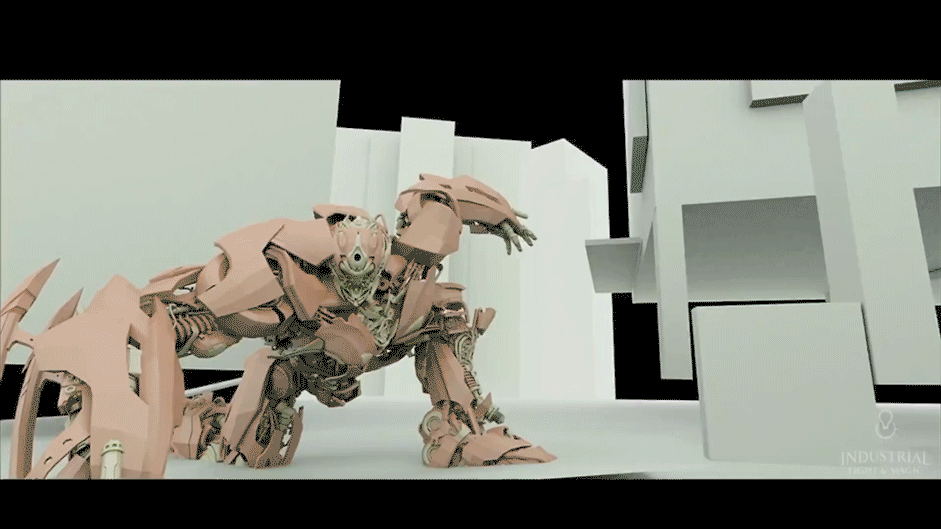

Однако реализовать это вручную было невозможно: требовался инструмент, который позволил бы аниматорам управлять тысячами деталей без покадровой настройки каждой. Именно поэтому ILM разработала технологию «динамического риггинга» (dynamic rigging), которая позволяла временно скрывать или группировать детали, ускоряя работу. [1]

Позднее этот подход эволюционирует в знаменитую систему BlockParty. Визуально это привело к появлению совершенно новой эстетики CG-персонажей — чрезвычайно детализированных, «перегруженных» геометрией, что станет фирменным знаком фильмов Майкла Бэя и вызовет споры о читаемости анимации в будущем.

«Трансформеры: Эпоха истребления» (2014) самый крупный и ресурсоемкий проект 2014 времени. Команда состояла из более 500 специалистов, а хронометраж VFX составлял около 90 минут экранного времени. [5]

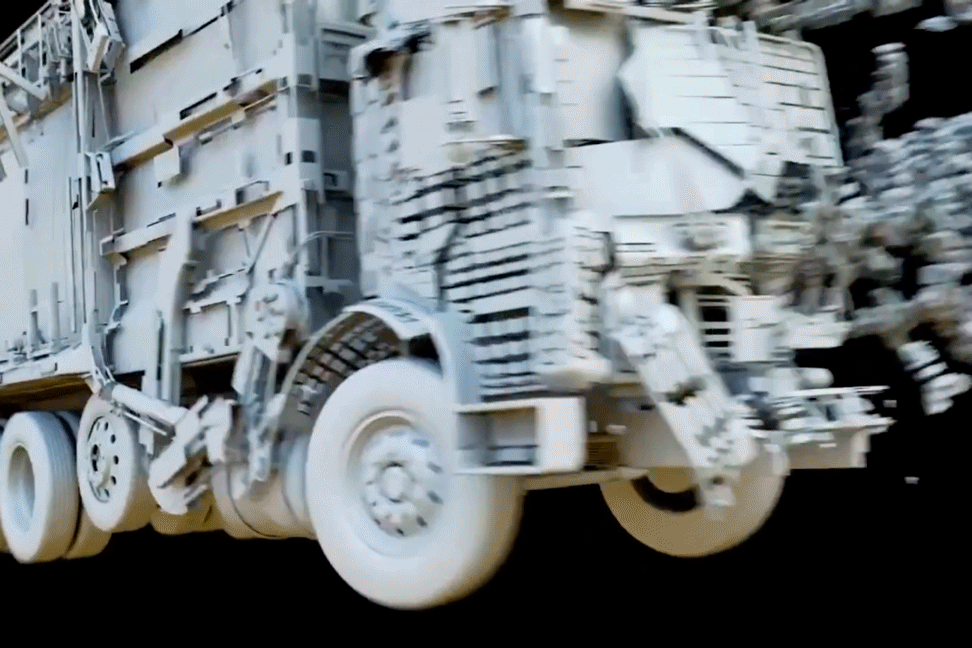

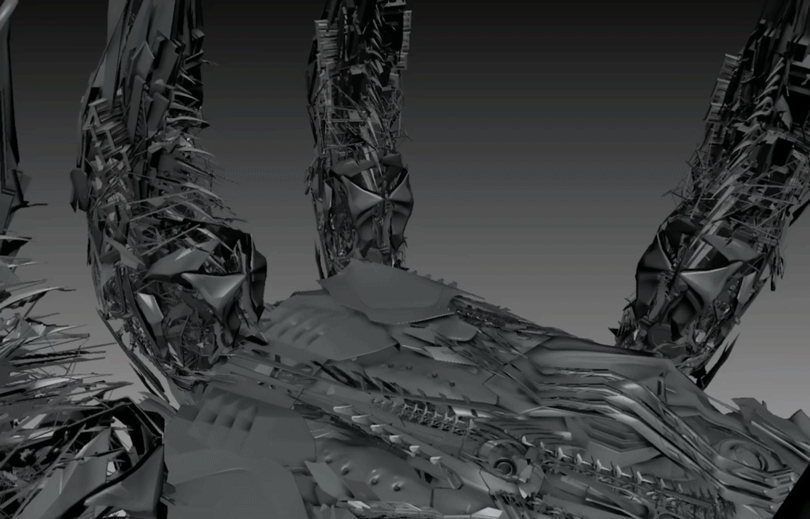

Появление искусственных (созданных людьми) трансформеров потребовало отказа от твердотельного моделирования (Hard Surface) во время трансформации в пользу процедурной воксельной симуляции, превращение в облако частиц, траектория которых задавалась математическими алгоритмами шума (Noise) и симуляцией роя, после чего на лету перестраивалась в полигональную сетку робота.

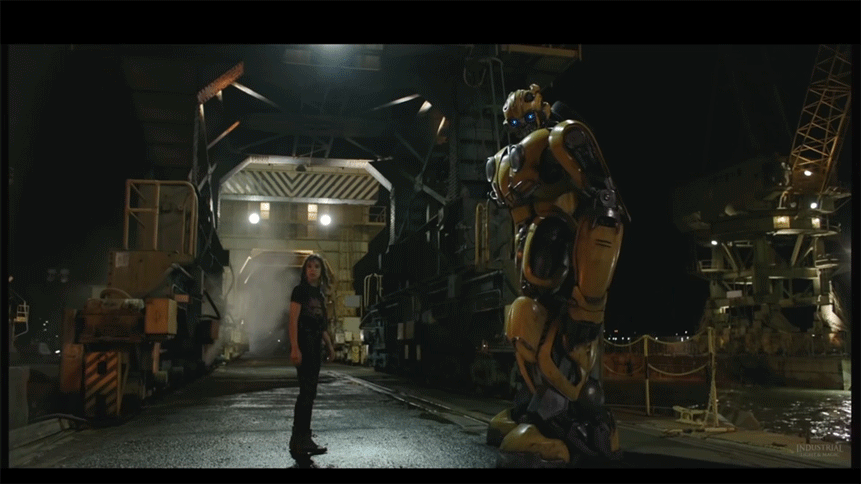

«Бамблби» (2018) стал сознательным отказом от эстетики Майкла Бэя. Режиссёр Трэвис Найт настоял на упрощении геометрии роботов, вдохновляясь их образами из мультсериала 1980-х. Вместо множества движущихся панелей у робота остались пара бровей и веки — главными инструментами для эмоций стали положение глаз и язык тела.

Фильм 2018 года ознаменовал конец гонки за количеством деталей. Приоритетом стала анимационная выразительность: упрощённая геометрия позволила сделать робота живым и понятным зрителю.

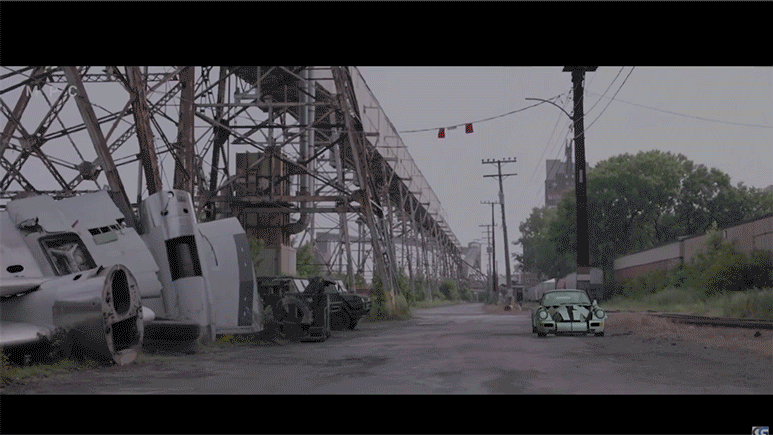

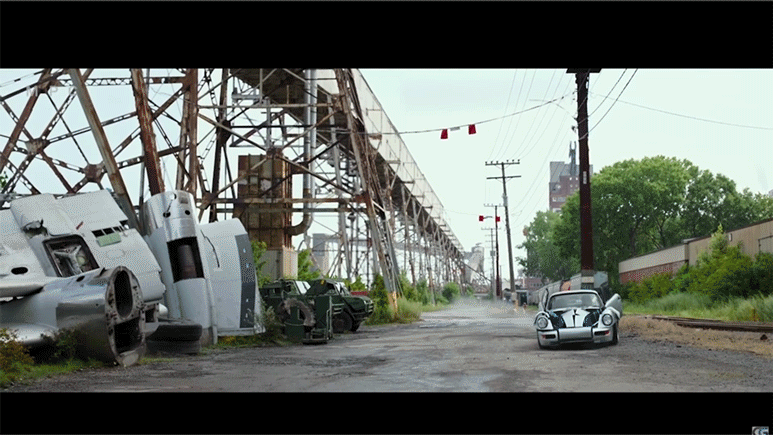

Фильм 2023 года объединил подходы предыдущих этапов. Режиссёр Стивен Кейпл-младший поставил задачу сделать экшн визуально понятным, уйдя от перегруженности фильмов Бэя. Команда MPC выстроила гибридный пайплайн:

Инструмент анимации трансформации — собственное решение MPC, позволявшее аниматорам разрезать и трансформировать геометрию в любом кадре, управляя деталями через риг-контроллеры.

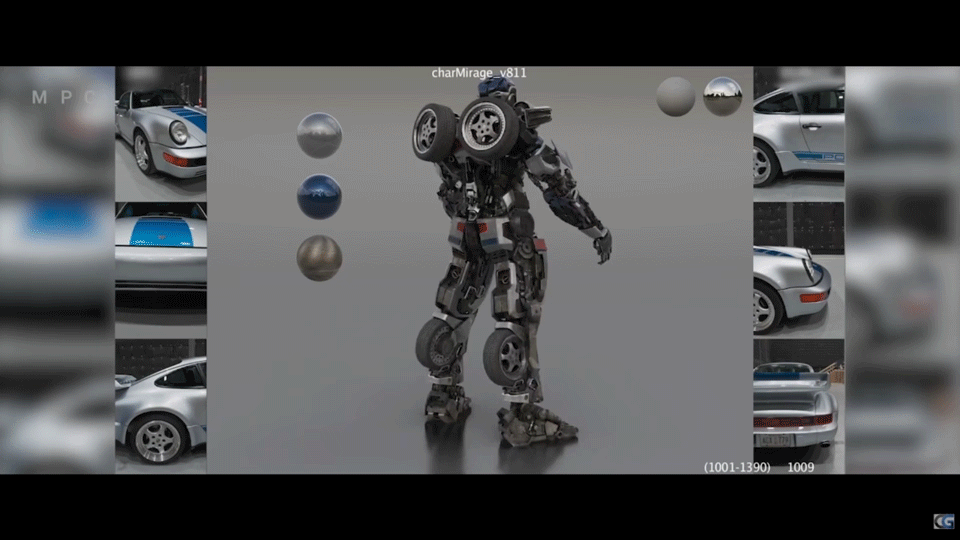

Процедурный текстуринг и шейдинг  — автоматизированное наложение царапин, потёртостей и повреждений на вручную созданные модели, что ускорило процесс.

Симуляция в риггинге — динамическое управление тысячами движущихся деталей без ручной анимации каждой. Внутренние поршни Скорджа и лицевые пластины Прайма не анимировались по отдельности, а физически реагировали на движения персонажей автоматически. Это позволило связать мимику и биомеханику роботов в единую, самостоятельно работающую систему.

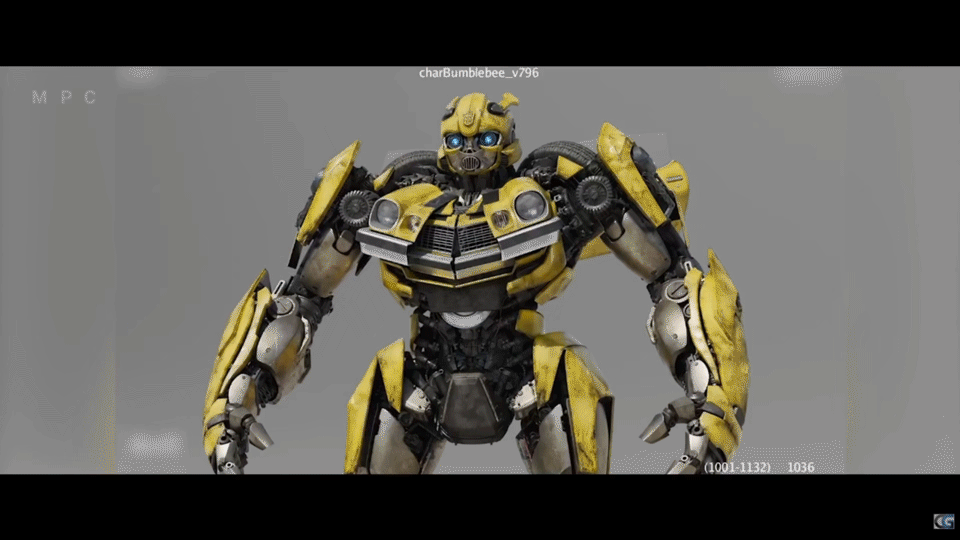

Процедурная генерация панелей и осколков выполнялась в Houdini на основе заранее созданной базовой геометрии (base mesh), а уникальные детали (лица, эмблемы) дорабатывались вручную. Риггинг включал динамическую симуляцию цепей и гидравлики.

Такой баланс между контролем художника и мощью автоматизации стал логичным итогом эволюции: от гонки за количеством деталей к управляемой сложности — массовка и базовые движения просчитаны автоматикой, а фокус камеры и ключевые позы героев выверены режиссёром и художниками.

«Трансформеры» (2007): Эра ручного труда VFX супервайзер: Скотт Фаррар, ILM

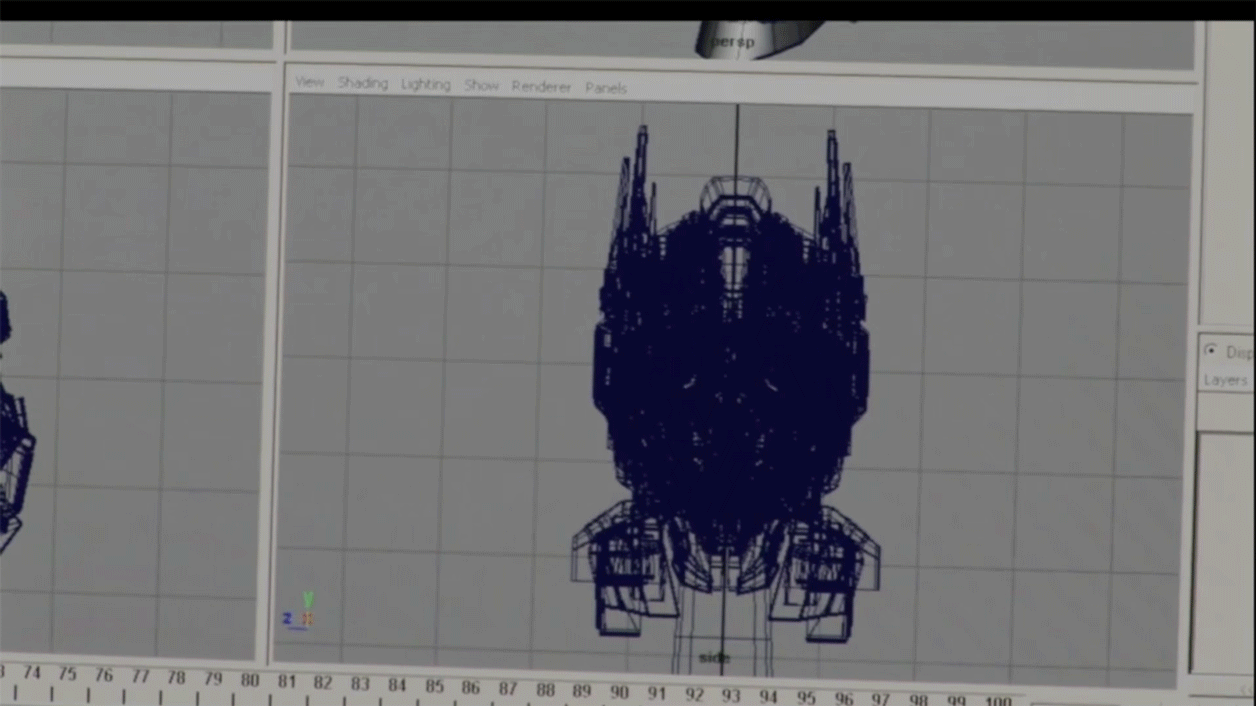

Метод: Полигональное моделирование в Maya и сборка внутренних узлов на основе кастомных библиотек. Сложность: Общая база данных включала около 60000 анимированных элементов для всех роботов. Детализация: 10108 уникальных деталей и 1.8 млн полигонов на одну модель Оптимуса Прайма. Нагрузка: Пиковое время рендеринга наиболее комплексных кадров в RenderMan достигало 38 часов на один фрейм на мощностях рендер-фермы 2007 года. [3; 4]

«Трансформеры: Эпоха истребления» (2014): Переход к процедурной автоматизации VFX супервайзер: Скотт Фаррар, ILM

Инновация: Первое масштабное внедрение Houdini и библиотек OpenVDB для генерации и управления миллионами процедурных осколков. Процедурность: Полностью автоматическая генерация программируемых осколков и кубиков при распаде роботов. Риггинг: Внедрение системы BlockParty2 — первый опыт умного переиспользования общих компонентов (поршни, приводы) между разными моделями. Масштаб: 90 минут чистых VFX-кадров в финальном монтаже (композитинг в Nuke); команда более 500 человек. [5]

«Бамблби» (2018): Приоритет анимационной выразительности VFX супервайзер: Джейсон Смит, ILM

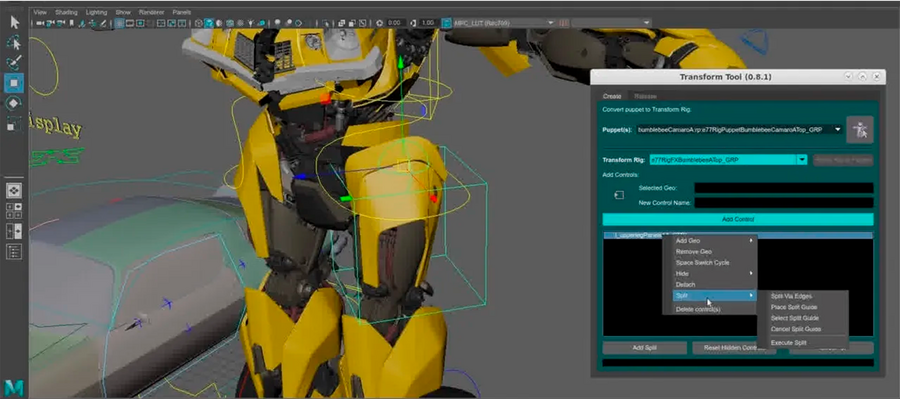

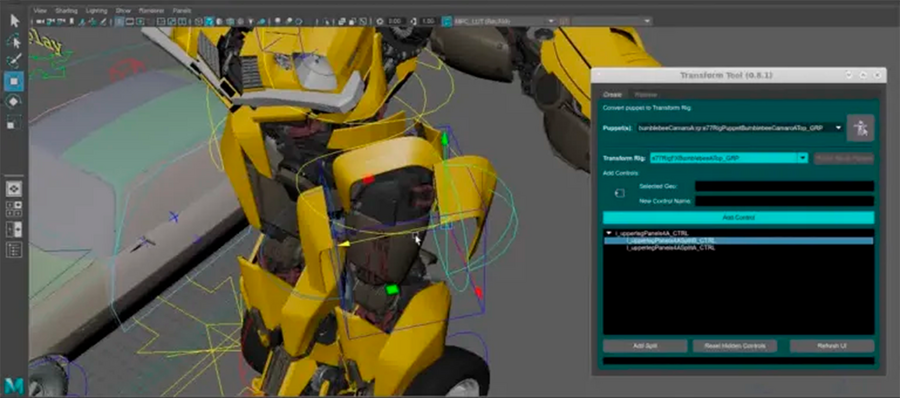

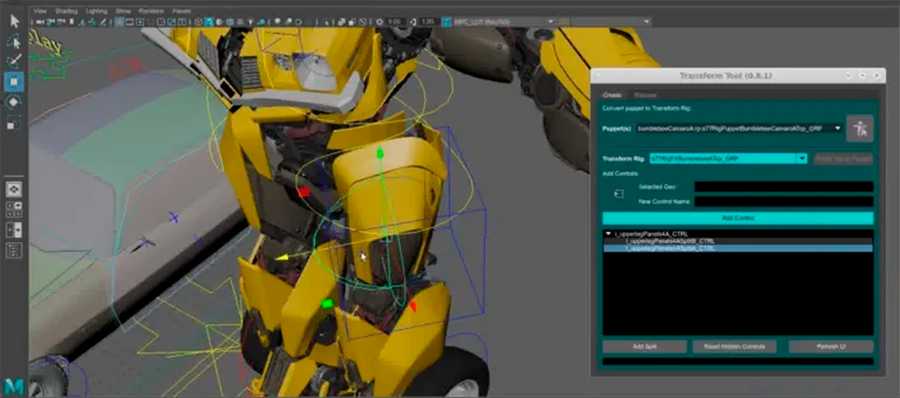

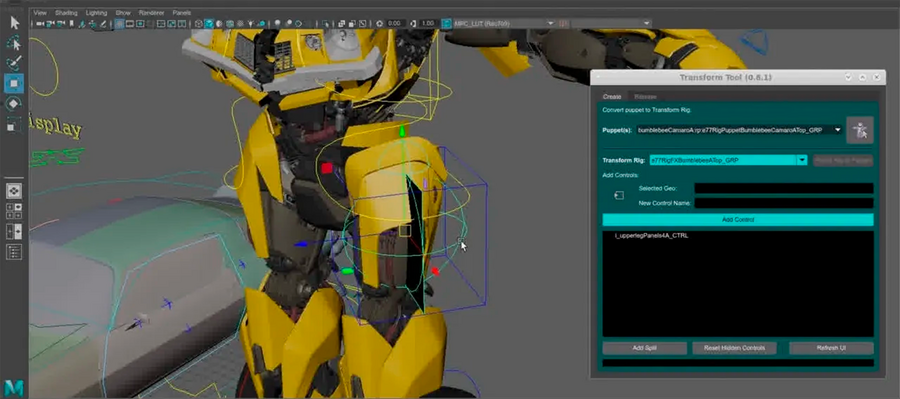

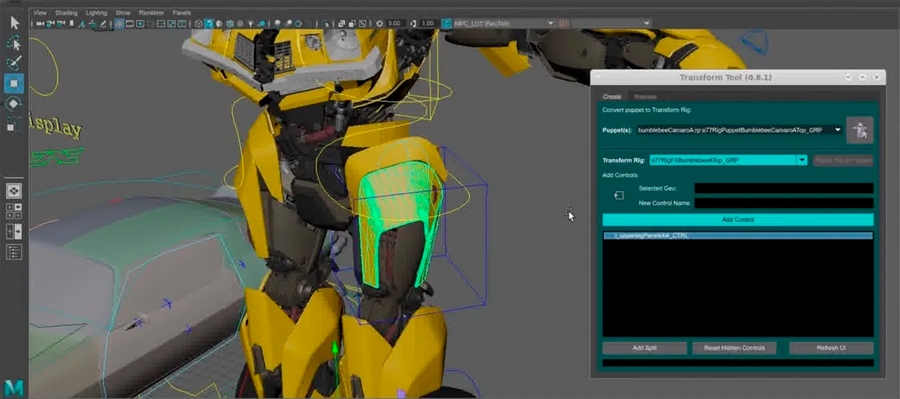

Оптимизация: Сознательное упрощение геометрии. Возврат к каноничному дизайну G1 с крупными, читаемыми элементами автомобиля на теле робота. Анимация: Разработка инструмента динамического риггинга TFM (Transformation Tool), позволявшие аниматорам самостоятельно определять шарниры и создавать «живой» риг на лету. Свет: Рендеринг через RenderMan RIS (Path Tracing) для достижения мягкого, физически корректного глобального света и бесшовной интеграции с пленочной картинкой 80-х. [6]

«Трансформеры: Восхождение звероботов» (2023): Эпоха управляемой сложности VFX супервайзер: Гэри Брозенич, MPC

Пайплайн: Гибридный подход с глубокой интеграцией игровых движков. Виртуальный продакшн, блокинг сцен и превизуализация (Previs/Postvis) велись в Unreal Engine для точного планирования экшена на реальных локациях. [7] Текстуринг: Процедурный шейдинг для автоматического наложения износа и грязи.

Таким образом, технологическая эволюция франшизы «Трансформеры» показывает общую для индустрии CGI закономерность: от тотального ручного контроля через избыточную автоматизацию к сбалансированному гибриду, где компьютерная генерация решает рутинные задачи (физика, массовка, осколки), а художник сохраняет контроль над уникальными элементами, ключевыми позами и выразительностью персонажа. Этот опыт является ценным ориентиром для будущих разработчиков VFX-пайплайнов, где главной целью остаётся не количество деталей, а качество визуального повествования.
